大多數微控制器至少有一個脈沖寬度調制 (PWM) 外設，以方波形式生成多個波形。這些 PWM 輸出可用于驅動同步負載，例如機械系統中的步進電機和電源轉換器的功率 MOSFET。對于這些負載，要使目標負載正常工作，PWM 波形必須精確同步，這一點非常重要。
如果 PWM 外設未經過仔細編程，它可能偶爾會在波形之間產生相位延遲，從而導致在波形邊沿未正確對齊時失去同步。這些相位延遲將會降低負載的驅動效率，從而浪費功率并可能產生過多的熱量。對于常見的 PWM 外設，可以啟用或禁用某個 PWM，但同時會導致其他 PWM 輸出發生相位延遲。
這對于小規格電池供電型物聯網 (IoT) 應用而言尤其是個問題。在此類應用中，單個具有 16 或 32 路輸出的 PWM 外設被用于控制多個外部負載。這類物聯網應用中的相位延遲可能浪費電池電量。而且，由于未檢測到相位延遲，物聯網端點的網絡診斷可能會遺漏這些延遲。
本文將討論微控制器 PWM 外設的一些應用，以及在這類應用中，哪些情況下使 PWM 波形保持同步非常重要。然后介紹 Maxim Integrated 的一款微控制器，其中具有一個專為防止這類應用中丟失波形同步的脈沖串外設，最后討論如何配置此外設以確保目標負載得到高效的驅動。
微控制器 PWM 外設及其目標負載
大多數通用微控制器至少有一個 PWM 外設，用于生成規則的重復方波。PWM 驅動可用于許多負載——從簡單負載到更復雜的機械驅動系統。
發光二極管 (LED) 是可通過 PWM 信號高效驅動的簡單負載示例之一，尤其是在需要對彩色 LED 進行調光的應用中。與通過改變正向直流電流來為 LED 調光相比，PWM 調光可以更精確地保持光線質量，而不會明顯改變顏色。一個 PWM 外設可以輕松驅動一個或多個 LED。如果將這些 LED 用作操作員的視覺指示燈，則兩個或多個 LED 之間的相位差不太明顯。但如果將這些 LED 用于更復雜的應用，例如多個 LED 以光調制的形式將數據傳輸?shù)绞芄馄�，則 LED 同步可能是非常重要的設計考慮因素。
微控制器 PWM 的另一種簡單負載是通過電機驅動器 IC 驅動的直流電機。盡管通過改變直流電機兩端的電壓可以輕松改變直流電機的速度，但 PWM 控制可以更精確地控制電機旋轉。如果將速度傳感器用于閉環控制系統，則可以更精確地保持電機速度。如果使用兩個或更多個直流電機并且它們必須一起運行，則可能有必要對 PWM 波形進行同步，以便在電機之間保持精確的速度控制。
驅動雙極步進電機
當驅動雙極步進電機時，設計情況變得更加復雜。雙極步進電機由兩個可逆的電流繞組驅動（圖 1）。每個繞組需要兩個 PWM，因此需要四個 PWM。
圖 1：雙極步進電機由兩個電流繞組（表示為紅色和綠色線圈）驅動旋轉，這兩個繞組可承載每個方向上的電流。通過控制繞組中電流的相位和持續時間，可以輕松控制電機的速度和位置。（圖片來源：Digi-Key）
如圖 1 所示，紅色和綠色線圈表示的兩個電流繞組必須按正確的順序驅動，才能使電機正常工作。在每個波形變化時，圖 2 所示的序列驅動雙極步進電機一整步。

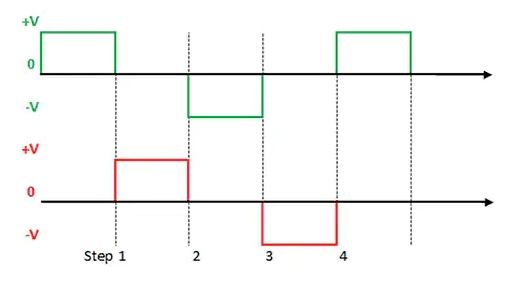

圖 2：雙極步進電機上的兩個線圈必須根據上圖進行分別驅動，才能使電機在每次波形變化時運動一整步。首先在一個方向上驅動每個線圈中的電流；接下來線圈空閑；然后以相反方向驅動電流。（圖片來源：Digi-Key）
電機的每一步都從每個波形轉換開始。如圖 2 所示，繞組兩端的電壓極性以及因此流過每個繞組的電流，在每一步都會發生變化。任何 PWM 信號中的相位延遲都可能導致電機打滑，從而造成扭矩損失，尤其在低速運轉時。
當微控制器具有僅使用四個輸出的 PWM 外設時，可以輕松控制步進電機，只需適度留意維持同步。但如果使用同一 PWM 外設來控制多個負載，則情況會變得更加復雜。例如，一個 16 輸出 PWM 可能將四個 PWM 輸出分配給步進電機，而將其他 PWM 輸出分配給其他負載，例如直流電機或 LED。使用適當?shù)募拇嫫髋渲?PWM 輸出的頻率和占空比后，將在每個 PWM 的啟用/禁用寄存器中設置一個位。在 Arm® 微控制器中，固件可通過使用位綁定來設置相應的位。但是，位綁定會對目標寄存器執行讀取/修改/寫入 (RMW) 操作。如果有其他 PWM 輸出編程為在 RMW 操作期間開始或結束，則可能導致無法預測的結果，在某些情況下，甚至可能按與固件控制相反的方式啟用或禁用 PWM。
Maxim Integrated 利用以 120 兆赫茲 (MHz) 頻率運行的 MAX32650 Arm Cortex®-M4F 微控制器解決了這一問題。它具有廣泛的外設，包括三個標準 SPI 接口、一個四通道 SPI、三個 UART、兩個 I2C 端口、一個帶物理層 (PHY) 的 USB 2.0 高速接口、六個 32 位定時器，以及一個 AES-256 加密單元（圖 3）。

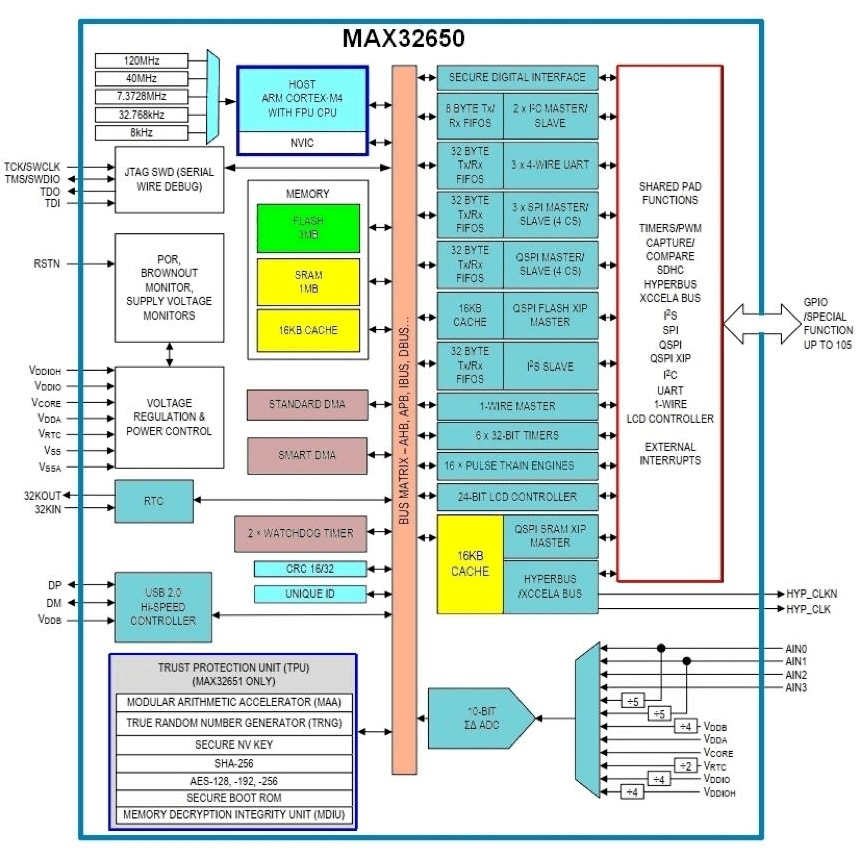

圖 3：Maxim Integrated 的 MAX32650 基于 120 MHz Arm Cortex-M4F，具有面向高性能物聯網邊緣計算應用的全系列外設和存儲器選項。（圖片來源：Maxim Integrated）
MAX32650 具有 3 MB 的閃存和 1 MB 的 SRAM，面向需要邊緣計算的復雜物聯網 (IoT) 端點。MAX32650 還具有一個 16 輸出脈沖串外設，可以生成復雜的 PWM 信號。它可以生成具有可配置頻率和 50% 占空比的方波，以及基于長度可達 32 位的可編程位模式的脈沖串。
防止相位延遲
脈沖串發生器可以使用 32 位 PTG_ENABLE 寄存器單獨啟用或禁用 16 個 PWM 輸出中的任何一個。向任意位位置寫入 1 將啟用該脈沖串，使其按配置運行。寫入 0 將停止脈沖串時鐘和邏輯，將輸出凍結在當前邏輯狀態。該寄存器與大多數微控制器中的啟用/禁用寄存器具有相同的 RMW 限制，因此不建議使用位綁定。
為了保持波形之間的相位同步，MAX32650 的脈沖串外設支持一種獨特的功能，當使用 32 位寄存器 PTG_SAFE_EN 時稱為“安全啟用”，而當使用 32 位寄存器 PTG_SAFE_DIS 時則稱為“安全禁用”。其中每個寄存器的高 16 位均未使用，建議這些未使用的位置始終寫入零。
為了安全地啟用任何輸出，固件會將 1 寫入 PTG_SAFE_EN 中的相應位位置。這還會立即設置這些輸出在 PTG_ENABLE 中的位位置，從而啟動 PWM 輸出。向 PTG_SAFE_EN 中的任何位位置寫入 0 對任何脈沖串輸出都沒有影響。
為了安全地禁用任何輸出，固件會將 1 寫入 PTG_SAFE_DIS 中的相應位位置。這還會立即清除這些輸出在 PTG_ENABLE 中的位位置，從而停止 PWM 輸出。向 PTG_SAFE_DIS 中的任何位位置寫入 0 對任何脈沖串輸出都沒有影響。
寫入這些寄存器不會執行 RMW。安全啟用/禁用功能允許立即啟動或停止一個或多個脈沖串，同時保證任何其他脈沖串都不會受到影響。PTG_SAFE_EN 和 PTG_SAFE_DIS 寄存器不支持位綁定。
再次參考圖 1 中的雙極步進電機，脈沖串輸出 0 和 1 可用于 A 和 B 對應的綠色電流繞組，脈沖串輸出 2 和 3 則可以用于 C 和 D 對應的紅色電流繞組。由于圖 2 中的波形包含死點，因此適合使用脈沖串功能來編程一種模式，并能配置為在沒有固件干預的情況下重復任意次數。
設置后，可通過將 0000000Fh 寫入 PTG_SAFE_EN 來啟動電機。這會同時啟動脈沖串輸出 0 到 3，在不影響任何其他正在運行的脈沖串輸出的情況下啟動電機。通過將 0000000Fh 寫入 PTG_SAFE_DIS，可停止電機。這兩項操作都不會影響任何其他正在運行的脈沖串。
如果需要啟用或禁用其他 12 個脈沖串輸出中的任意一個，也可以使用這兩個寄存器安全地控制它們。只要不將 1 寫入這些寄存器的低四位位置，步進電機的操作就不會受到影響。這與使用具有 RMW 的標準啟用寄存器完全不同，使用 RMW 時，輸出可能會卡頓，從而引起相移，這可能對扭矩產生不利影響。安全啟用/禁用功能類似于一種原子操作，因此可確保步進電機高效運行，不會浪費功率，并始終保持最大扭矩。
微控制器輸出引腳沒有足夠的能力驅動步進電機，因此需要電機驅動器或 H 橋。Allegro MicroSystems 的 A3909GLYTR-T 是雙 H 橋驅動器，可驅動需要 4 至 18 伏電壓以及每個電流繞組高達 1 安培 (A) 電流的電機（圖 4）。

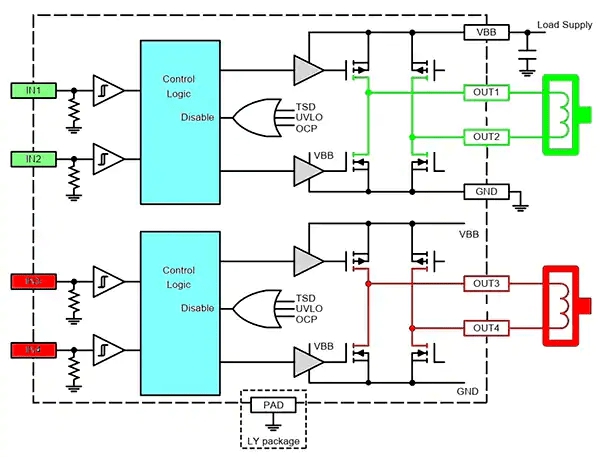

圖 4：Allegro MicroSystems 的 A3909 是雙 H 橋驅動器，可為步進電機線圈提供高達 1 A 的拉出和灌入電流。
A3909 具有熱關斷保護、過流保護和短路保護功能。每個輸入 (INx) 驅動相應的輸出 (OUTx)。MAX32650 PWM 可以將脈沖串輸出 0 和 1 連接到輸入 IN1 和 IN2（綠色），以通過 OUT1 和 OUT2 驅動綠色線圈，以及將脈沖串輸出 2 和 3 連接到 IN3 和 IN4（紅色），以通過 OUT3 和 OUT4 驅動紅色線圈。這使 A3909 能夠直接驅動步進電機。
A3909 還支持有用的高阻抗功能。如果 H 橋的兩個輸入均為邏輯 0 的時間超過一毫秒 (ms)，則兩個輸出都將置于高阻抗狀態。這適用于允許電機慣性滑行的情況，或任何要求輸出為高阻抗的步進電機步階。再次參考圖 2，任何處于空閑狀態的波形部分都將因置于高阻抗狀態而獲益。這可防止電流線圈在電機由另一個電流線圈步進時干擾電機的運行，因此會提高效率。
如果所有四個輸入（兩對）均保持低電平的時間超過 1 ms，那么很顯然，兩個輸出對都將進入如上所述的高阻抗狀態。規格書中稱此為休眠模式，因為同時還有一些內部電路也會處于低功耗狀態。
總結
常見的微控制器外設往往包括用于驅動外部負載（例如電機和功率 MOSFET）的 PWM 功能。但由于某些情況下在 PWM 啟用寄存器上執行位操作可能會導致不可預測的結果，因此微控制器供應商正在使用新的 PWM 外設來解決此問題，這些外設提供的功能可以安全地啟用和禁用單個 PWM 輸出，而不會干擾其他 PWM 輸出，從而防止偶爾出現相位延遲和失去同步。 |
