SC8911 內置MOS管的高集成度升降壓充電芯片

文章來源：永阜康科技更新時間：2025/4/1 11:39:00

在線咨詢：

李湘寧 2850985550

姚紅霞 3002514837

鄢先輝 2850985542

13713728695

今日，南芯科技（證券代碼：688484）宣布推出全集成同步雙向升降壓充電芯片 SC8911，該芯片配備 I2C 接口，專為常見的 2 串電池 30W 充電寶應用進行了效率優化，可有效降低外殼溫升，為用戶提供更安全、更高效的充電體驗。SC8911 可支持 OTG 反向升壓功能，兼容涓流充電、預充電、恒流充電、恒壓充電、自動終止等多種模式，助力客戶實現更高的效率、更低的 BOM 成本和更小的 BOM 尺寸。

集成MOS方案，兼具三大亮點

在傳統升降壓控制器搭配外置 MOS 的方案中，由于布板限制，PCB 走線往往過長，導致功率管驅動速率受限，從而影響整體效率。相比之下，SC8911 采用高度集成化的設計，集成了 3 路 NMOS 驅動，兼具高效率、低成本、小尺寸三大亮點。在緊湊型應用中，SC8911 還具備以下優勢：

• 效率大幅提升。通過內置功率管，SC8911 能夠?qū)崿F(xiàn) 4V/ns 以上的更高的開關速率，從而顯著降低開關損耗。經測試，SC8911 最高可實現 97.6% 的效率，即使在發熱嚴重的惡劣工況下（如電池電壓 6V、輸出 20V/1.5A），系統效率仍可達到 93.5%，PCBA 溫度僅 69℃，顯著優于行業平均水平。

• PCB 布局更友好。內置功率管確保了足夠小的驅動回路和功率回路路徑，且在封裝引腳設計上，也充分考慮了輸入輸出電容放置的便捷性。因此，SC8911 能夠在保證高開關速度的同時，輕松應對 EMI 挑戰。

• 散熱性能卓越。SC8911 采用了 4mm*5mm QFN-27 Flip chip 倒裝封裝方式，IC 內部的功率損耗熱量可以通過封裝銅柱直接傳導至 PCB，有效增強了芯片的散熱能力。

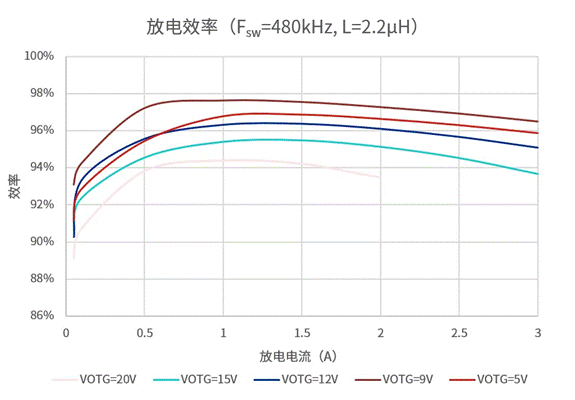

SC8911 的放電效率曲線

適配多樣化需求，簡化充電設計

SC8911 擁有 4.4V-21V 的寬輸入電壓范圍，待機狀態下靜態電流低至 50μA，運輸模式下靜態電流低至 5μA，優化設備能耗表現。在充電性能方面，SC8911 可通過 I2C 接口選擇 240kHz/360kHz/480kHz 三種不同的開關頻率，并實現全充電周期的電流及電壓調節，充電電壓控制精度最高可達 ±0.5%。尤其是針對反向 OTG 功能，SC8911 支持 10mV 電壓步進精細調節需求，可滿足 PD 和 UFCS 協議調壓，支持終端設備的多樣化需求。

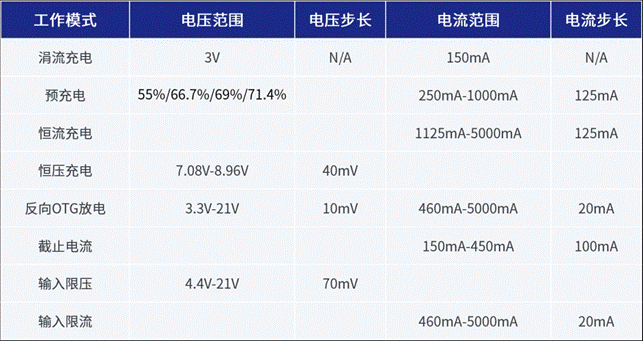

SC8911 支持充/放電模式及相關參數

SC8911 的集成化給充電設計也帶去了很多便利：

• SC8911 提供集成化的端口小電流檢測功能和負載檢測功能，可省去系統的端口電流檢測電阻和 A 口負載檢測電路

• 通過優化系統邏輯，SC8911 在使用過程中可減少 I/O 口需求，降低協議芯片門檻

• 使用 SC8911 還能讓系統省去端口放電、適配器插入檢測等電路，并將端口隔離 P 管替換成 N 管，進一步減小 BOM 尺寸、降低 BOM 成本。

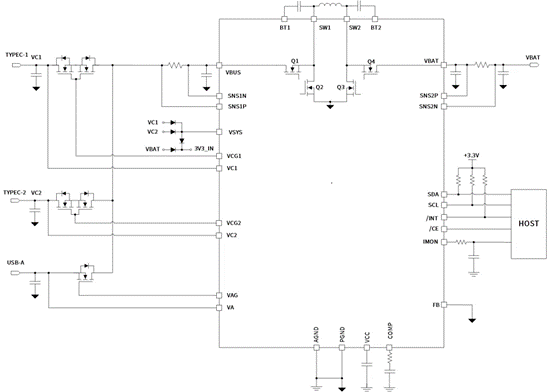

SC8911 典型應用框圖

多重檢測與保護機制，守護充電過程

SC8911 提供了多種檢測功能，可精確測量輸入電流、輸入電壓、電池電流、電池電壓、結溫和輸出電流等參數，讓整個充電過程盡在掌控。在此基礎上，SC8911 集成了多種保護機制，包括端口和電池過壓保護、輸出過壓保護、短路保護、逐周期電流限制和熱關斷保護等，有效保障整個充電過程的安全與穩定。
