方案分享-有刷直流電機驅動芯片-A4950

文章來源：永阜康科技更新時間：2025/9/23 14:38:00

在線咨詢：

李湘寧 2850985550

姚紅霞 3002514837

鄢先輝 2850985542

13713728695

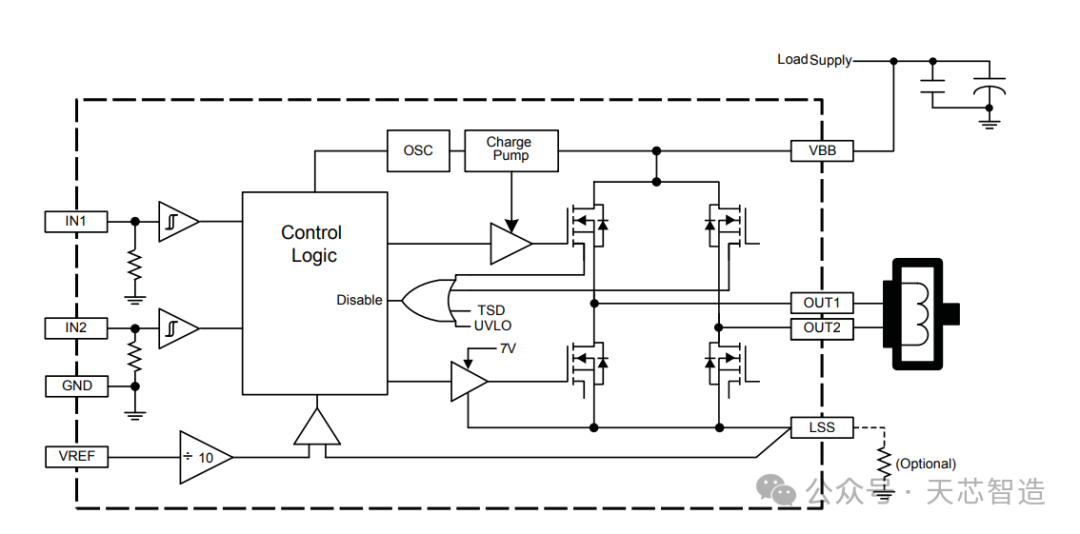

這款芯片方案類似RZ7889系列，是一顆SOP-8的封裝集成了H橋的方案，主打的就是集成度較高，且增加電流檢測（用于保護），很適合智能門鎖、小玩具等有刷電機驅動方案。

這個方案最早是在大學比賽時使用過，應用在一款走迷宮的電腦鼠上，驅動2A左右的小電機沒有什么問題，只是得控制一下PWM的驅動頻率，建議在1KHZ以下，否則芯片會發熱。

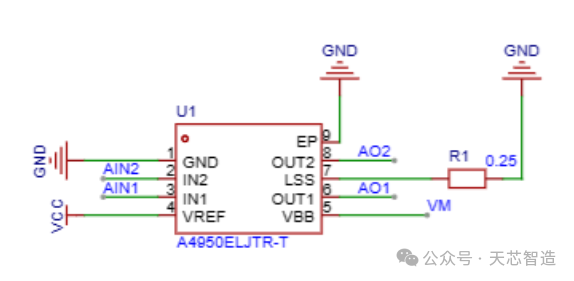

（圖片未包含輸入端的濾波電容）

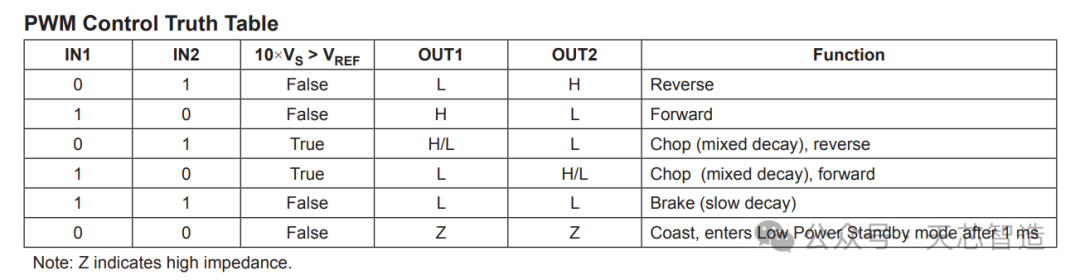

其中IN1和IN2是作為PWM的輸入，具體請參考芯片手冊上的真值表。

設計要點：

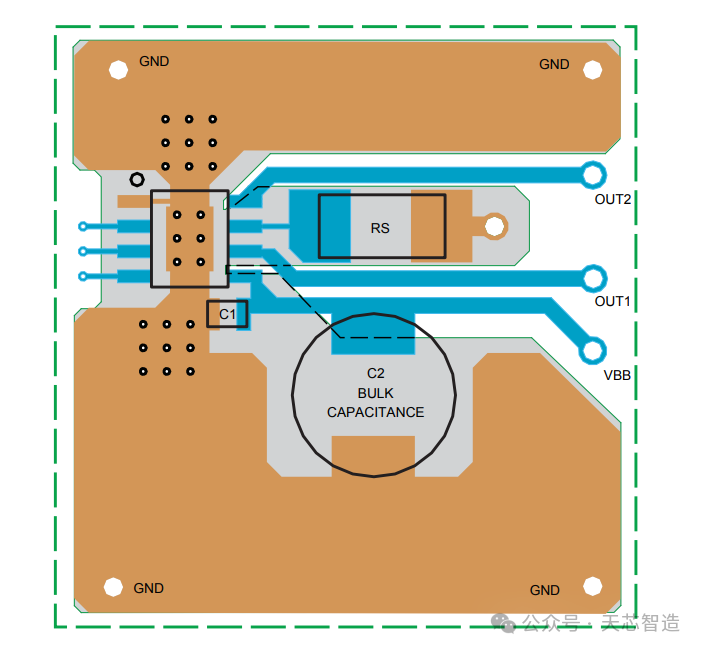

1、作為功率器件，需要考慮出線線寬與接地焊盤的地孔數量，以及電流檢測電阻的回路、功率，可參考官方給出的具體布線圖。

2、濾波電容選型需要100 uF以上+1個100nF的電容組合，由于是電機驅動芯片，需要注意耐壓選型在實際系統電壓的2.5倍以上。

3、如果存在快速正反轉的場景，前期設計時，建議在電源輸入端增加1個TVS管，確保反向電動勢不會影響到同網絡其他電路。

4、芯片內部?jī)?nèi)置了施密特觸發器，理論上可以直接使用MCU引腳驅動（設計需要考慮電平是否匹配），但建議還是預留串接100歐電阻，以此保護MCU引腳安全。
