FOC（Field-Oriented Control）算法的核心價值在于通過坐標變換與解耦控制，實現對電機轉矩和磁通量的獨立調節。其具體原理可通過模塊框圖的功能推導如下：

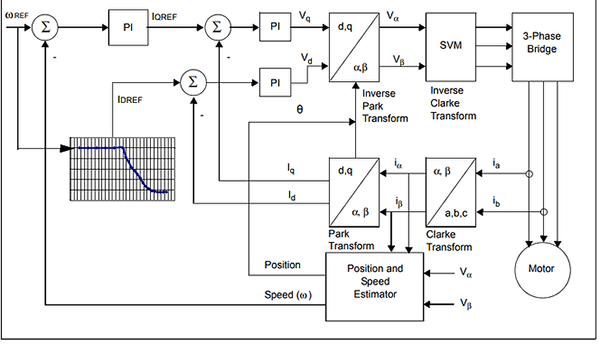

永磁同步電機（PMSM）無傳感器 FOC 控制的核心邏輯框架
1.解耦控制：將耦合三相電流轉化為獨立轉矩 / 磁通量分量
FOC 框圖的核心在于克拉克變換（Clarke Transformation，三相靜止坐標系→兩相靜止坐標系）和帕克變換（Park Transformation，兩相靜止坐標系→兩相同步旋轉坐標系），這兩種變換的本質是數學解耦：
三相定子電流（Ia, Ib, Ic）通過克拉克變換轉換為兩相靜止電流（Iα, Iβ）；
再通過派克變換轉換為同步旋轉坐標系下的轉矩分量 Iq 和磁通量分量 Id（與轉子磁場方向一致）。
由于 Iq 和 Id 在旋轉坐標系中為直流分量，可通過獨立 PI 控制器分別調節（類似直流電機中電樞電流與勵磁電流的控制），徹底解決三相交流電機中 “轉矩與磁通量耦合” 的問題。
2.精準調節：轉矩與磁通量的獨立 PI 控制
框圖中 Iq 和 Id 的獨立 PI 控制器是 FOC 實現精準控制的關鍵：
Iq 環（轉矩環）：直接控制電機輸出轉矩，實現極快的轉矩響應（如負載突變時，Iq 可在 10ms 內調節至目標值）；
Id 環（磁通量環）：控制定子磁場與轉子磁場的夾角（始終保持 90°），最大化 “轉矩 / 電流比”（即相同電流下輸出更高轉矩），同時避免磁飽和。
3.正弦輸出：將解耦分量還原為三相驅動信號
經 PI 調節后，Iq 和 Id 通過反派克變換回到兩相靜止坐標系（Iα, Iβ），再通過 SVPWM（空間矢量 PWM）生成正弦三相電壓信號，驅動逆變器輸出穩定三相電流：
與方波控制相比，正弦電流可消除轉矩脈動（波動 < 1%），降低電機振動與噪音；
與標量控制（V/F 控制）相比，F(xiàn)OC 的正弦輸出使電機在全轉速范圍（5%～100% 額定轉速）保持高效率（效率 > 95%）。
4.動態響應與多模式適配
FOC 框圖還體現了 “速度環 - 轉矩環 - 電流環” 的三閉環級聯控制：
最外層速度環根據目標轉速（如電位器給定）輸出轉矩指令；
中間轉矩環（Iq 環）將轉矩指令轉換為電流指令；
最內層電流環（Iq、Id 環）直接控制電機輸入電流。
該結構使 FOC 支持轉矩模式、速度模式、位置模式等多場景需求，具備極快的動態響應能力（如電梯啟動時的轉矩階躍響應）。
總結：FOC 算法的不可替代性
FOC 是唯一實現 “轉矩與磁通量解耦 + 精準 PI 調節 + 正弦輸出” 的算法，使其在性能（轉矩精度、調速范圍）、效率（節能）和可靠性（低振動、低噪音）上遠超傳統控制方法（如標量控制、方波控制），成為中高端 PMSM 控制的首選方案。 |
