概述
ACM8805是一款具有數字輸入的單通道D類音頻功放控制器，帶有5V柵極驅動器，用于驅動外部GaN HEMT或MOSFET。外圍應用電路只需很少的元件就可在4.5V至80V的PVDD電源、3.3V或1.8V的DVDD電源下工作。
ACM8805采用了一種新穎的PWM調制架構，在啟動階段調整PWM占空比，以避免啟動異常。擴頻技術提供較低的EMI輻射。
ACM8805內置的先進音效調諧功能提供了一種高度集成的解決方案。它允許以高度獨立的操作打開/關閉每個模塊。前后BQ可編程特定頻段信號動態增強，。此外，ACME專利的3+1頻段DRC具有峰值和RMS檢測功能，可實現靈活平坦的多頻段控制。
ACM8805 集成ClassH控制功能，為提高電池供電系統的效率和降低功耗提供了一種新方案。
采用QFN-40封裝。
特性
靈活的電壓配置
- PVCC: 4.5V至80V
- AVCC:4.5至80V
- DVDD和I/O: 3.3V或1.8V
用于GaN HEMT或MOSFET的5V柵極驅動器
卓越的效率和熱性能（采用GaNHEMT）
出色的音頻性能
- 1W、1kHz、PVDD=48V時THD+N≤0.03%
- 112dB A加權信噪比（SNR）
- 空閑切換A加權噪聲≤100μVrms
- 20mA低靜態電流
可配置的數字音頻接口
- I2S、左對齊、右對齊、TDM音頻格式
- 32kHz至192kHz的輸入采樣率
直流負載診斷
高級音效果調節
- 靈活的數字和模擬增益調節
- 直流阻斷高通濾波器
- L/R輸入混合器
- 1×15個前置BQ和1×5個后置BQ，支持增強的音頻調諧
- 3+1頻帶peak和RMS動態范圍控制（DRC）
- 動態范圍提升
- 內置電平計
模擬保護輸出
- 通過GPIO和I2C寄存器報告故障狀態
- 過電流和直流保護
- 基于外部NTC和內部溫度傳感器的超溫保護
- 欠壓和過壓保護
- 時鐘錯誤保護
應用
家庭影院，Soundbar，HTiB(盒裝家庭影院)、后裝汽車音響系統、有源音響、監聽音箱、船用音頻放大器等。

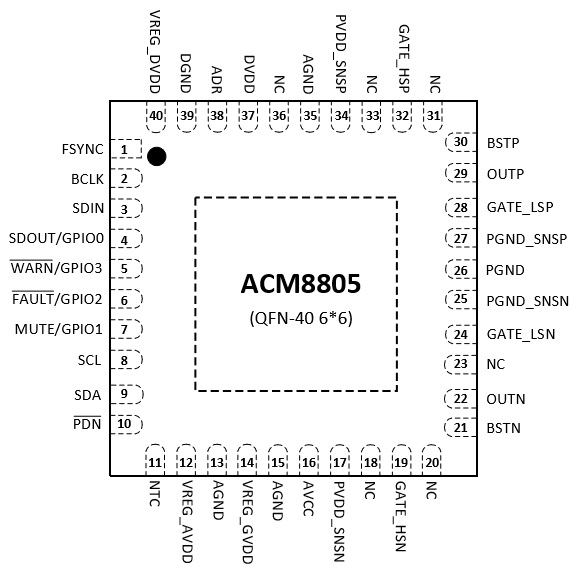

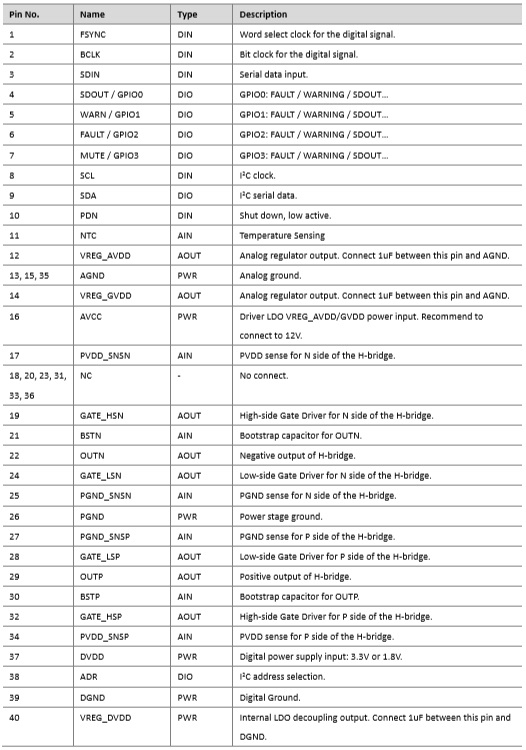

管腳排列及定義

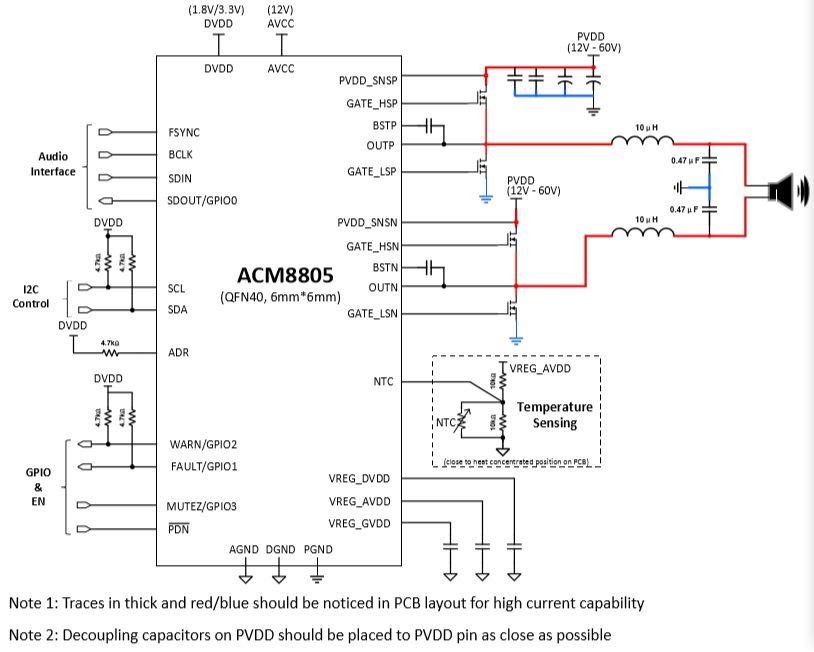

典型應用原理圖
