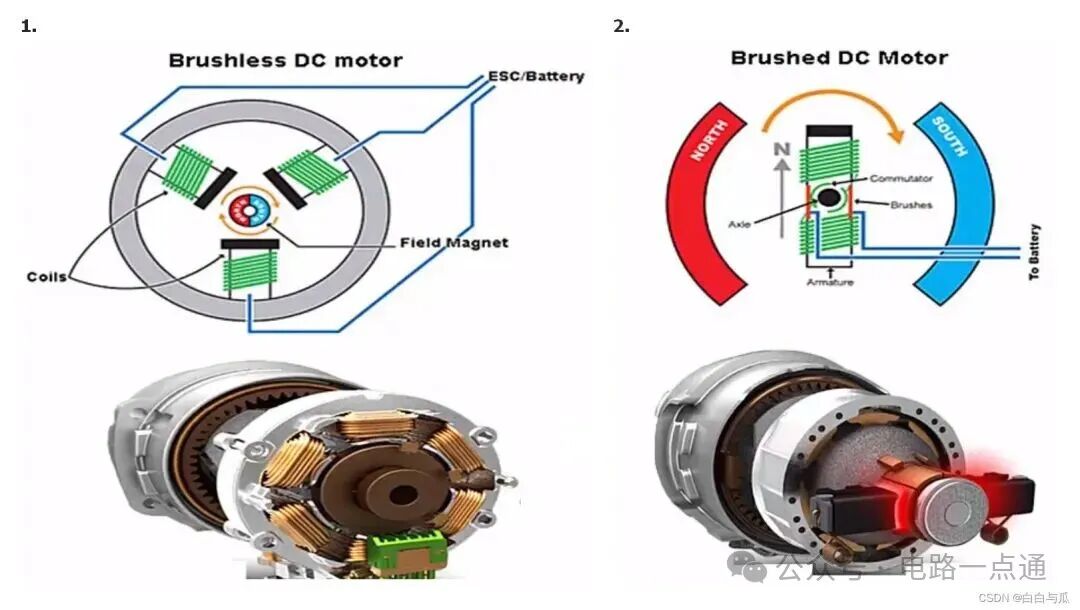

1 有刷與無刷比較
與有刷直流電機相比，無刷電機具有多項優勢：高扭重比（torque to weight ratio）、更大的每瓦扭矩、高可靠性、低噪音、通過消除電刷和換向器侵蝕來延長使用壽命、消除換向器火花，以及全面減少的電磁干擾（EMI）。由于轉子上沒有繞組，因此它們不會受到離心力的影響，并且由于繞組由外殼支撐，因此可以直接傳導冷卻，而不需要通過電機內部的氣流進行冷卻。這反過來意味著電機的內部可以完全封閉，以防止灰塵或其他異物進入。
|
BLDC電機 |
有刷直流電機 |
|
|
|
|
|
|
|
較長 |
|
|
平坦（在負載額定的條件下,可在所有轉速下正常 工作） |
中等平坦（轉速較高時，電刷摩擦增加,因此減少了有用轉矩） |
|
高 |
|
|
高（由于出眾的散熱特性而縮小了體積。由于BLDC電機將繞組放在了連接至電機外殼的定子上，因而散熱更好） |
中等/低（電樞產生的熱量散發到氣隙中,這使氣隙中的溫度升高，限制了輸出功率/體積規范） |
|
小，因?yàn)檗D(zhuǎn)子上有永磁體，這改進了動態響應 |
較大的轉子慣性限制了動態特性 |
|
較高 |
|
|
低 |
電刷中的電弧會對附近設備產生電磁干擾 |
|
|
低 |
|
|
簡單且便宜 |
|
要保持電機運轉，始終需要控制器�？墒褂眠@一控制器控制轉速
|
固定轉速不需要控制器，只有需要改變轉速時才需要控制器 |
2 交流與直流比較
| 特性 |
BLDC電機 |
|
|
特性曲線平坦，在負載額定的條件，可在所有轉速下正常工作。 |
特性曲線非線性，低轉速下轉矩也低。 |
|
功率密度高，由于轉子采用永磁體，體積較小 |
功率密度中等，由于定子和轉子都有繞組，輸出功率與體積之比低于BLDC。 |
|
|
|
|
額定值，無需專門的啟動電路。 |
大約是額定值的7倍，應謹慎選擇合適的啟動電路。通常使用星型-三角形啟動器。 |
|
要保持電機運轉，始終需要控制器。還可使用這一控制器控制轉速。 |
固定轉速不需要控制器，只有需要改變轉速時才需要控制器。 |
|
定子和轉子磁場的頻率相等 |
轉子運行頻率低于定子磁場。差頻隨著電機負載的增大而增加。 |
3 內轉子與外轉子比較

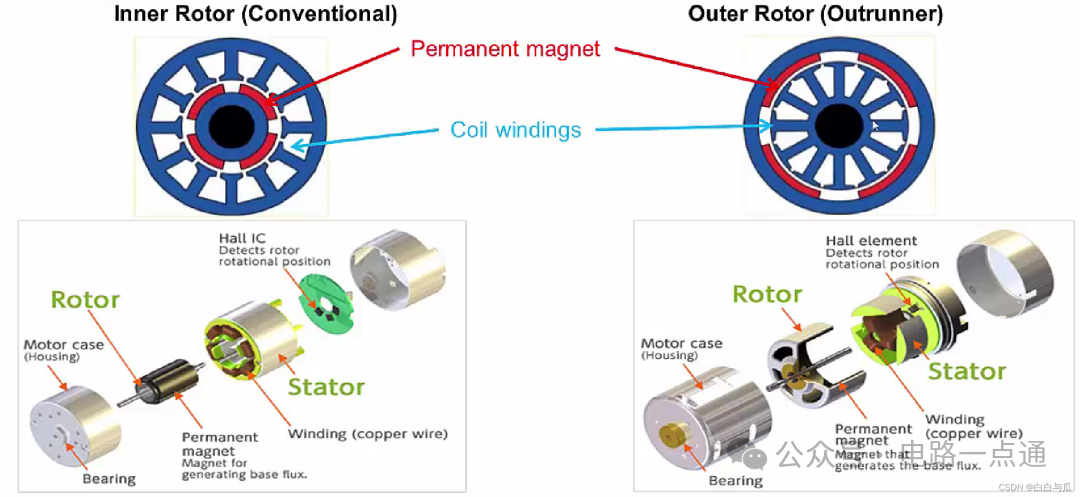

就BLDC自身結構而言，可分為內轉子和外轉子兩種：
-rotor：轉子；stator：定子；permanent magnet：永磁體；coil windings：線圈繞組；bearing：軸-
內轉子電機的優勢在于轉子的轉動慣量低，散熱非�？�，在大多數工業應用中廣泛使用。外轉子電機的定子位于內側，轉子包括一個能夠旋轉外殼，磁體安裝在外殼上，定子發熱線圈與環境隔絕，散熱相對較慢。由于轉子的轉動慣量轉矩很大且很難控制轉子外殼的平衡，所以外轉子電機不適用于旋轉速度很高的模式。但外轉子電機可以擁有更短的結構并通常具備更小的停轉轉矩，而由于在相同的磁力下，它的轉子直徑更大，因此其轉矩也更大。

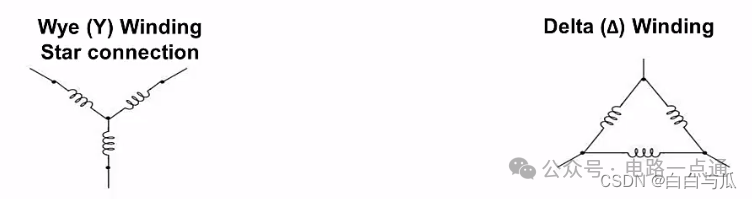

4 Delta型與Y型定子繞向比較
Delta型繞組電機在低速時提供低扭矩（Lower torque at low speed），但可以提供更高的最高速度（Higher top speed）；Y型繞組在低速時可提供高扭矩（Higher torque at low speed），但最高速度不高（Lower top speed）。Delta型繞組結構允許含有奇次諧波電流在電機內循環，而Y型繞組并不包含寄生電流可流動的閉環結構（Immune to parasitic currents），從而防止額外損耗，故Y型繞組效率更高。除了Y型繞組較高阻抗外，從控制器的角度來看，不管是Y型還是Delta型連接，電機的驅動方式都是一樣的。

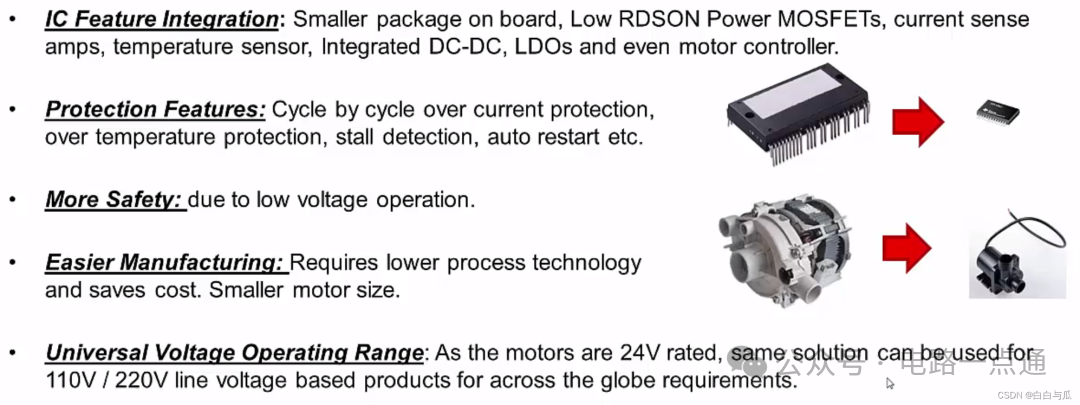

5 低壓BLDC的一些優點
- 集成電路功能集成： 板載小型封裝、低導通電阻功率 MOSFET、電流檢測放大器、溫度傳感器、集成 DC-DC、LDO 甚至電機控制器；
- 保護功能： 逐周期過流保護、過熱保護、失速檢測、自動重啟等；
- 更易制造：電機尺寸更小，需要工藝技術較低的，節省成本；
- 通用電壓工作范圍： 由于電機額定電壓為 24V，同樣的解決方案可用于 110V / 220V 線電壓產品，滿足全球各地的需求。
|
