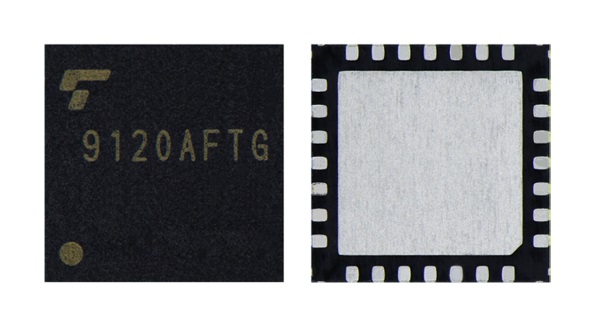

TB9120AFTG采用帶低導通電阻（上橋臂＋下橋臂＝0.8Ω（典型值））的DMOS FET，可實現的最大電流為1.5A[1]。DMOS FET和產生微步正弦波（最高可支持1/32步）的控制器均封于一個小型QFN型封裝（6mm×6mm）中。
新款I(lǐng)C的工作溫度范圍為－40至125℃，符合車載應用電子組件認證標準AEC-Q100的要求。它適用于使用步進電機的多種通用車載應用，例如調節抬頭顯示器的投影位置以及制冷劑回路的膨脹閥。
主要特性：
Ø 通用多用途規格，特別適用于車載應用
- 搭載帶低導通電阻（上橋臂＋下橋臂＝0.8Ω（典型值））的DMOS FET，可實現的最大電流為1.5A。
- 內置錯誤檢測及警告信號輸出功能：過流檢測、過熱保護和負載開路檢測。
- 采用可焊錫側翼VQFN封裝（6mm×6mm），提供極佳的可焊性。
- 工作溫度范圍：－40℃至125℃。
- AEC-Q100認證。
Ø 微步驅動，最高可支持1/32步
- 降低電機噪聲，實現更平滑、更精準的控制。
- 僅使用一個簡單的時鐘輸入接口，無需功能先進的MCU或?qū)Ｓ密浖?/font>
- 恒流PWM控制：混合衰減模式有助于穩定電流波形。
Ø 失速檢測功能
- 檢測到失速后從SD引腳輸出失速檢測信號。
- 可使用微控制器接收檢測信號并反饋給系統。
應用：
- 抬頭顯示器投影位置鏡像調節。
- 汽車空調和電池管理系統用制冷劑回路膨脹閥。
主要規格：
|
器件型號
|
TB9120AFTG
|
|
驅動方法
|
恒流PWM控制
|
|
勵磁方式
|
微步驅動，最高可支持1/32步
|
|
驅動電機數量
|
單個2相步進電機
|
|
導通電阻
|
25℃時，上橋臂＋下橋臂＝0.8Ω（典型值）
|
|
輸出電流
|
1.5A（絕對最大額定值）
|
|
錯誤檢測
|
失速檢測、過熱保護、過流檢測和負載開路檢測。
|
|
工作電壓范圍
|
7V至18V（絕對最大額定值＝40V）
|
|
外部電源
|
單個電源
|
|
工作溫度范圍
|
－40至125℃
|
|
封裝
|
P-VQFN28-0606-0.65
6.0mm×6.0mm
可焊錫引腳，提供優異的可焊性
|
|
可靠性測試
|
AEC-Q100認證
|
|
量產
|
2020年4月開始
|
