描述
LGS5160是一款帶內部開關的降壓DC/DC穩壓器， 具備SKIP控制模式，將低靜態電流與高開關頻率相結合，可在廣泛的負載電流范圍內實現高效率的穩壓。 SKIP模式使用短的“突發”周期通過內部功率MOSFET切換電感電流，然后是休眠周期，在休眠周期中，電源開關關閉，負載電流由輸出電容器提供。在輕負載時，突發周期占總周期時間的一小部分，使平均電源電流最小化，大大提高了輕負載時的效率。
LGS5160具有 4V-60V的寬輸入電壓范圍，從而最大限度地減少對外部浪涌抑制組件的需求。使其成為寬輸入電源范圍工業和高電池節數電池組應用的理想選擇。
LGS5160具有低阻值130mΩ高側和95mΩ低側功率管, 可提供至少2.5A的輸出電流能力，具有出色的負載和線路瞬態響應。
LGS5160可應用于多種應用中，以有效地調節更高的電壓。此穩壓器非常適合48V汽車電源總線范圍。附加功能包括：軟啟動，熱關機，UVLO欠壓鎖定，門驅動器欠壓鎖定，最大占空比限制定時器，和智能電流限制關閉定時器。井且集成了輸出短路保護，在FB電壓較低時提供HICCUP模式以避免短路時過熱。
特性
■ 輸入電壓范圍：4V-60V
■ 輸出電壓范圍：1V-VIN
■ 集成上下功率管，最大輸出電流2.5A
■ 低功耗，靜態電流小于：120uA
■ 工作頻率可配置：200KHz~2MHz
■ CCM/DCM/PFM模式自適應切換
■ 外部可調節軟起動與輸出電壓追蹤能力
■ 可自動切換的旁路線性電源，提高高壓輕載效率
■ 提供接近100%占空比的超低輸入輸出壓差
■ 內部環路補償，簡化系統設計
■ 電源正常指示
■ 支持大負載電容啟動
■ 保護功能：UVLO/OCP/SCP/OTP
■ 結溫范圍為-40℃至+125℃
■ 所有端口都具備±2000V(HBM)ESD保護
■ 提供增強散熱ETSSOP-16封裝與ESOP-8封裝
應用
工控系統電源 、寬電壓輸入范圍電源、低紋波低噪聲電源、汽車電子電源等

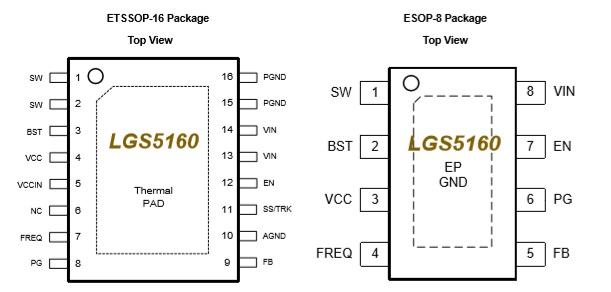

引腳排列

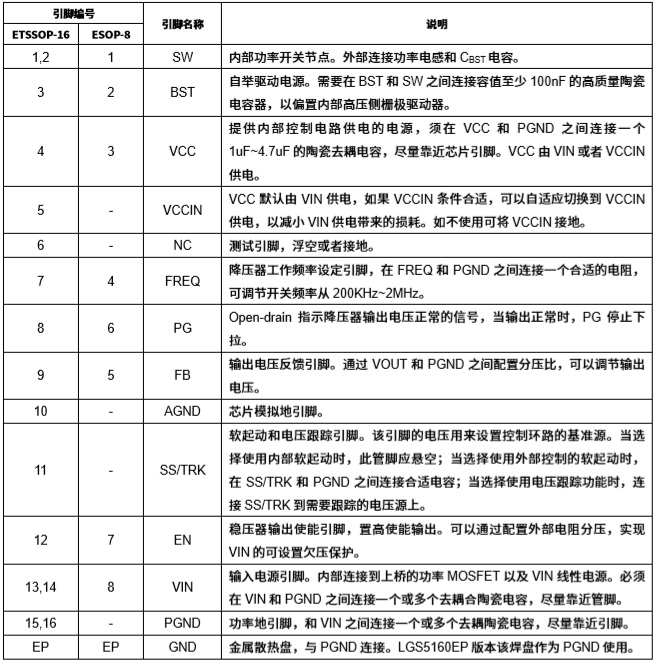

引腳功能描述

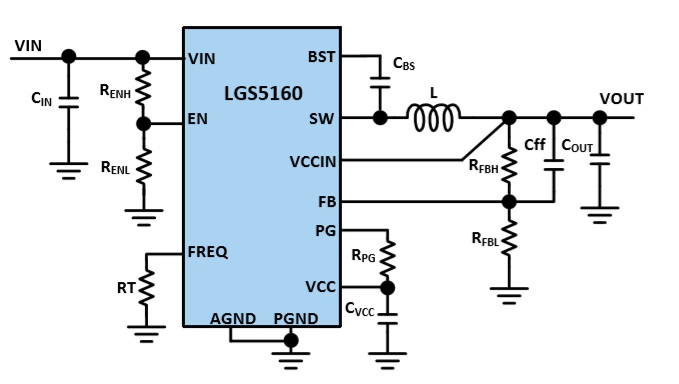

典型應用圖
